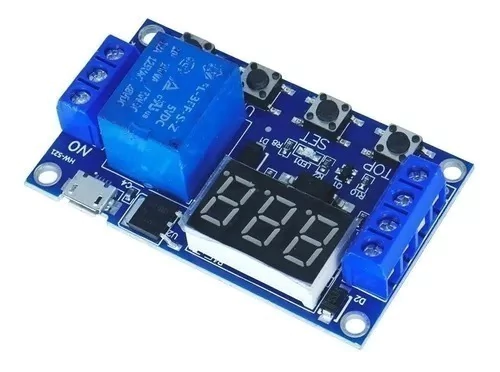

Amplio suministro de voltaje 6 ~ 30V
La interfaz es clara y simple, potente, fácil de entender, satisface casi todas las necesidades.
Función de parada de emergencia de una tecla (tecla STOP), con protección de conexión inversa, la conexión inversa no se quema
Modo de suspensión añadido, después de habilitar, sin operación en 5 minutos, se apaga automáticamente
Mostrar botón de activación arbitrario
Puede establecer diferentes parámetros OP, CL y LOP, que son independientes entre sí y se guardan por separado
Todas las configuraciones se guardan automáticamente después de un corte de energía


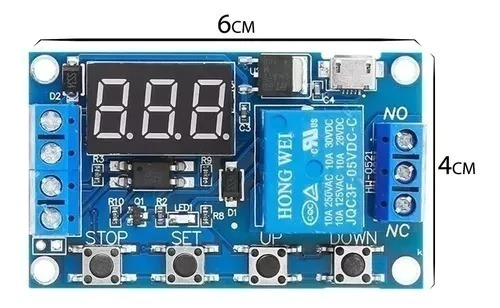

Parámetros del producto

1: Voltaje de funcionamiento: 6 -- 30V

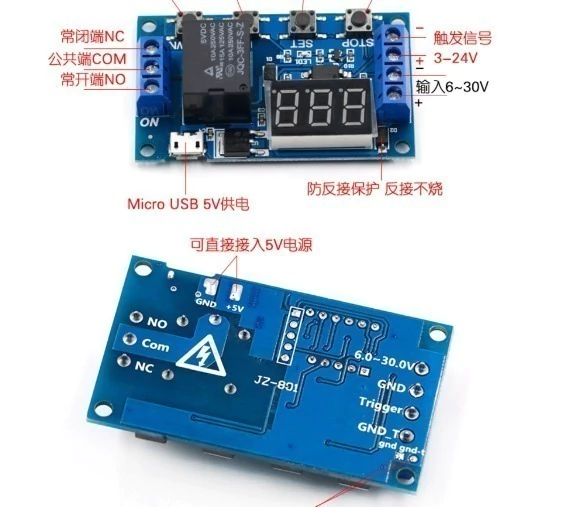

2: Fuente de la señal del disparador: disparador de alto nivel (3,0 V-24V) la tierra de la señal y la tierra del sistema no son comunes para mejorar la capacidad antiinterferente del sistema (también puede cortocircuitar la tierra común por sí mismo)

3: Capacidad de salida: puede controlar CC 30V 5A o CA 220v5A dentro del equipo

4: con aislamiento de acoplamiento óptico, mejora la capacidad antiinterferencia, placa de circuito de Grado Industrial, establece parámetros después de la memoria de alimentación para siempre



Atención especial:La salida del relé es de contacto pasivo, sin salida en vivo, controle una atención especial: Línea de encendido y apagado

Modo de trabajo:

Modo P1: después de que se active la señal, el relé realiza el tiempo OP y luego se desconecta; Durante el tiempo OP, se realizan las siguientes operaciones

P1.1: Activador de señal de nuevo no válido

P1.2: La señal se activa de nuevo

P1.3: La señal se activa de nuevo, el relé se desconecta y la sincronización se detiene;

P1.4 Tiempo de cuenta atrás, ejecución de Inicio una vez, sin activación;

P-2.1: Para dar la señal de disparo, el relé se encenderá el tiempo OP después de desconectar el tiempo CL y desconectará el relé después de que se complete el tiempo;

P2.2P2 La Diferencia de función activa el reinicio

P3.1: Dar la señal de disparo, después de que el relé inicie el tiempo OP, desconectar el tiempo CL, y luego ciclar la acción anterior, dar la señal nuevamente dentro del ciclo, desconectar el relé, y detener el tiempo; se puede configurar el número de ciclos (LOP);

P3.2: Después del encendido, no hay necesidad de activar la señal, el relé se encenderá en el momento OP y el aparato eléctrico se apagará en el momento CL. Se puede establecer el número de ciclos (LOP);

: Función de retención de señal Si hay una señal de disparo, la sincronización se borra a cero y el relé se mantiene encendido; Cuando la señal desaparezca, desconecte el relé después de sincronizar el OP; periodo de tiempo, hay una señal, tiempo cero;

En la interfaz de sincronización, presione hacia abajo durante mucho tiempo para cambiar el estado de salida a la inversa (el estado del interruptor es opuesto). En el modo p3.2, presione hacia arriba durante mucho tiempo en la interfaz de sincronización, y muestra que F1 es ejecutar OP primero al iniciar, y F1 es ejecutar C primero al iniciar.


Rango de tiempo:

0,1 segundos (límite pequeño) ~ 999 minutos (valor máximo) ajustable continuamente

¿Cómo elijo el rango de tiempo?

Después de configurar los valores de los parámetros en la interfaz de selección de modo, presione STOP para seleccionar el rango de tiempo

XXX. Punto decimal en un lugar, rango de tiempo: 1 segundo ~ 999 segundos

X X.X punto decimal en diez, rango de tiempo: 0,1 segundos ~ 99,9 segundos

X. Rango de tiempo: 1 a 999 minutos. Por ejemplo, si desea establecer OP a 3,2 segundos, mueva el punto decimal al lugar de las decenas y muestre 03,2 en el tubo digital

Descripción del parámetro: tiempo de encendido-apagado OP, tiempo de apagado CL, tiempos de ciclo LOP (1-999 veces, "--" representa ciclos infinitos)

Estos parámetros son independientes entre sí, pero todos los modos comparten estos parámetros. Por ejemplo, si el tiempo de encendido-apagado OP se establece en 5 segundos en P1.1, y el usuario desea cambiar al modo P1.2, el OP también será de 5 segundos al ingresar P1.2 para establecer los parámetros correspondientes

Presione la tecla SET en la interfaz principal (pantalla 000) y OP(CL, LOP) y se mostrará la hora correspondiente XXX

Si el modo solo tiene tiempo OP (por ejemplo, modo P1.1, P1.2, P1.3), presionar SET solo mostrará OP y el tiempo correspondiente si el modo tiene OP, CL, LOP (por ejemplo, modo P3.1, P3.2) y luego presionando SET se mostrará OP y la hora correspondiente, CL y la hora correspondiente, LOP y el número correspondiente de Tiempos

Primero configure el estado para cambiar, mantenga presionado establecer para ingresar a la configuración, presione hacia arriba y luego presione hacia abajo


Cómo establecer parámetros:

1 Primero determine el modo de trabajo del relé

2. Según el modo de trabajo del dispositivo, en la interfaz principal (cuando el módulo está encendido, el modo de trabajo actual (modo P1.1 por defecto) parpadeará, Y luego ingrese a la interfaz principal, mantenga presionada la tecla SET durante 2 segundos y suelte "para ingresar a la interfaz de selección de modo, Y seleccione el modo que se establecerá presionando brevemente el botón UPDOWN (P11 ~).

3 Después de seleccionar el modo SET (por ejemplo, P3.2), presione la tecla SET para establecer los parámetros correspondientes. En este momento, los parámetros a establecer parpadearán (OP a tiempo, CL a tiempo de apagado número de bucles LOP ("--" representa bucles infinitos), y ajuste el valor del parámetro a través de UPDOWN. Soporta pulsaciones largas (aumento o disminución rápida) y pulsaciones cortas (aumento o disminución de 1 unidad); Después de configurar el valor del parámetro, presione la tecla STOP para seleccionar la posición del punto decimal y seleccione el rango de tiempo (0,1 segundos 999 ~ minutos); Presione la tecla SET para establecer el siguiente parámetro del modo actual. El procedimiento es el mismo que el anterior

4. Después de configurar los parámetros del modo seleccionado, mantenga presionada la tecla SET durante 2 segundos y suéltela. El modo establecido actualmente parpadeará y luego volverá a la interfaz principal, lo que indica que los parámetros se han establecido correctamente

Interfaz principal: cuando el relé no funciona, muestra "000" (sin punto decimal). Cuando el relé está funcionando, tiene un punto decimal, que es muy claro.

Interfaz de selección de modo: Mantenga presionada la tecla SET para ingresar, después de completar la configuración, presione prolongadamente la tecla SET para salir, regrese a la interfaz principal


Expansión de funciones:

La función del botón STOP se expande

Modo de activación de relé

1.0N: Se permite encender el relé durante el tiempo de conmutación OP

2. APAGADO: El relé tiene prohibido encenderse y siempre en estado apagado

Presione el botón STOP en la pantalla de inicio para cambiar entre ON y OFF. El Estado actual parpadeará y luego volverá a la pantalla de inicio. (Esta función es la tecla de función de parada de emergencia para desconectar el relé cerrado)

Patrón sueño

Modo de suspensión de la C-P: en cinco minutos, sin ninguna operación, el tubo digital cierra automáticamente la pantalla y el programa se ejecuta normalmente

O-d indica el modo normal

El tubo nixie está siempre en exhibición

Presione el botón STOP durante 2 segundos y suéltelo para cambiar entre el y el O-d. El Estado actual parpadeará y luego volverá a la interfaz principal
